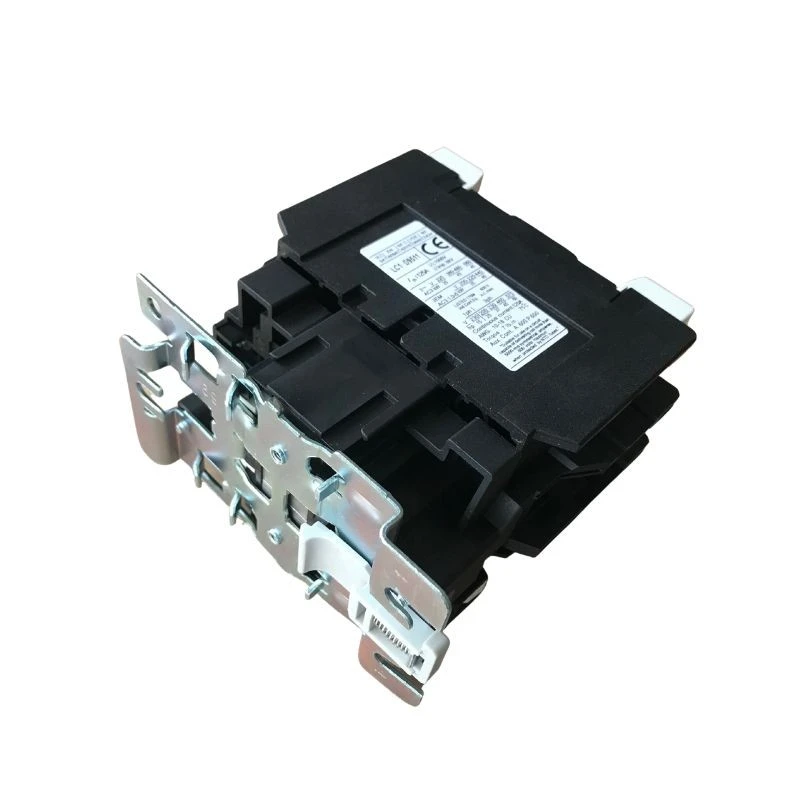

95A 3-vaiheinen magneettikontaktori



Tämä 95A:n 3-vaiheinen magneettikontaktori on suuri-kapasiteetin, raskas-sähkömagneettinen kytkinlaite, joka on suunniteltu vaativien teollisuusvirtapiirien kauko-ohjaukseen. Suunniteltu AC-3-käyttöluokkaan, se on erityisesti optimoitu kolmi-vaiheisten oikosulkumoottoreiden-käynnistämiseen, pysäyttämiseen ja suunnanvaihtoon sekä muiden korkean induktiivisten kuormien hallintaan vaativissa käyttöympäristöissä.



Kontaktorin nimellisarvo on 95 A käyttövirta 400 V (AC-3), mikä vastaa kolmivaiheisen moottorin tehoa 45 kW / 60 hv. Sen tavanomainen lämpövirta (AC-1) ulottuu 125 A:iin, joten se sopii yhtä hyvin resistiivisille kuormille, kuten suurille lämpöpankeille ja valaistuspaneeleille. Nimelliseristysjännitteellä 690V ja impulssinkestojännitteellä 6kV se takaa luotettavan suorituskyvyn vaativissa sähköjärjestelmissä.



Tärkeimmät ominaisuudet ja tekniset tiedot



Nimellisvirta: 95 A (AC-3) / 125 A (AC-1)

Napakokoonpano: 3-napainen / 3-vaihe (3P, 3NO pääkosketinta)

Moottorin teho: 45 kW @ 380-400 V AC (AC-3); Jopa 60 HP @ 460-480 V AC

Nimelliskäyttöjännite: Jopa 690 V AC

Nimelliseristysjännite (Ui): 690V / 1000V (vaihtelee mallin mukaan)

Nimellisimpulsinkestävyysjännite (Uimp): 6 kV

Kelajännitevaihtoehdot: Saatavilla vaihtovirtajännitteillä (esim. 24 V, 110 V, 220 V, 230 V, 380 V, 415 V) ja tasajännitteillä (esim. 24 V DC, 110 V DC) eri ohjauspiireihin sopivaksi

Kelan kulutus: Tiivistetty: noin . 8-12 VA / poiminta-: noin. 200-300 VA

Apukoskettimet: Sisäänrakennetut -apukoskettimet (yleensä 1NO/1NC, vaihtoehdot 2NO/2NC) ohjauspiirin integrointia ja kaukotilamerkintää varten

Mekaaninen käyttöikä: Jopa 10 miljoonaa toimintoa

Sähköinen käyttöikä: Jopa 1 miljoonaa käyttökertaa (nimelliskuormalla)

Yhteensopivuus: Suunniteltu ja testattu täyttämään tärkeimmät kansainväliset standardit, mukaan lukien IEC 60947-4-1, EN 60947-4-1, GB/T 14048.4 ja UL 508

Suojaus: Sormi{0}}turvalliset liittimet (IP20) parantavat turvallisuutta asennuksen aikana

Asennus: Tukee sekä standardia 35 mm DIN-kiskoasennusta että paneeli-/ruuvikiinnitystä joustavia asennusvaihtoehtoja varten

Lisävarusteet: Yhteensopiva termisten ylikuormitusreleiden, ylijännitesuojaimien, apukosketinlohkojen ja mekaanisten lukitinten kanssa peruutussovelluksiin



Tyypilliset sovellukset



Tämä 95A:n 3-vaiheinen magneettikontaktori on kriittinen komponentti tehon etäkytkemiseen useissa teollisissa ja kaupallisissa sovelluksissa, mukaan lukien:



• Moottorikäynnistimet – Yhdistetty lämpöreleisiin moottorin täydelliseen suojaukseen moottorin ohjauskeskuksissa (MCC)



• LVI-järjestelmät – Ohjaa suuria kompressoreja, lauhdutinpuhaltimia, ilmankäsittelylaitteita ja pumppuja



• Kuljetinjärjestelmät – Materiaalinkäsittelylaitteiden etäkäynnistys/pysäytys ja suunnanvaihto



• Pumppujen ohjausasemat – vedensyöttöpumput, kastelujärjestelmät, jätevedenkäsittely- ja palo{0}}pumput



• Teollisuusautomaatio – Integrointi PLC{0}}ohjattuihin koneisiin, robottijärjestelmiin ja tuotantolinjoihin



• Valaistuksen ohjauspaneelit – suuritehoisten{0}}kaupallisten ja teollisuuden valaistuspiirien vaihtaminen



• Lämmityslaitteet – Uunit, uunit, lämpökäsittelyjärjestelmät ja teollisuuslämmittimet



• Nosturien ja nostolaitteiden hallintalaitteet – Nosto- ja materiaalinkäsittelylaitteet



• Kompressoriasemat – Ilmakompressorit ja jäähdytysjärjestelmät



Miksi valita tämä kontaktori?



• Kestävä rakenne – Suunniteltu pitkää mekaanista ja sähköistä käyttöikää varten, mikä takaa luotettavan suorituskyvyn ankarissa teollisuusympäristöissä

• Energia{0}}Tehokas patteri – Matala patterin kulutus vähentää lämmöntuotantoa ja säästää energiaa

• Helppo asennus – vakio-DIN{0}}kisko- tai paneeliasennus selkeästi merkityillä liittimillä nopeaa johdotusta varten

• Turvallisuusvaatimustenmukaisuus – Täysin kansainvälisten turvallisuusstandardien mukainen, mikä takaa mielenrauhan kriittisissä sovelluksissa

• Laaja yhteensopivuus – Saatavana useilla kelajännitteillä ja -kokoonpanoilla erilaisiin järjestelmävaatimuksiin

• Täydellinen lisävarustevalikoima – Tukee lämpöylikuormitusreleitä, apukoskettimia, ylijännitesuojaimia ja mekaanisia lukituksia, mikä tarjoaa joustavuutta moottorin käynnistimille ja suunnanvaihtokontaktorikokoonpanoille



Pakkaus ja sertifioinnit

Pakkaus: Jokainen kontaktori on pakattu yksittäin suojakoteloon tai polybag-pussiin, ja useita{0}}pakkauksia on saatavilla joukkotilauksia varten

Sertifikaatit: CE, CCC, RoHS-yhteensopiva (vaihtelee valmistajan mukaan)

Takuu: Tyypillisesti 12-24 kuukautta ostopäivästä



Valintaopas



Kehyksen koko	Nimellisvirta (Ie)	Moottorin teho (220V)	Moottorin teho (380V)
09	9A	2,2 kW	4 kW
12	12A	3 kW	5,5 kW
18	18A	4 kW	7,5 kW
25	25A	5,5 kW	11 kW
32	32A	7,5 kW	15 kW
40	40A	11 kW	18,5 kW
50	50A	15 kW	22 kW
65	65A	18,5 kW	30 kW
80	80A	22 kW	37 kW
95	95A	30 kW	45 kW



Mitat (mm)





Malli	Mitat (mm)
	A	B	C	D	a	b	Φ
CJX2-09/12	47	76	82	113	34/35	50/60	4.5
CJX2-18	47	76	87	118	34/35	50/60	4.5
CJX2-25	57	86	95	126	40	48	4.5
CJX2-32	57	86	100	131	40	48	4.5
CJX2-40/65	77	129	116	145	40	100/110	6.5
CJX2-80/95	87	129	127	175	40	100/110	6.5
